Utilisation des mitrailleuses "Maxim" dans les abris munis du dispositif "Chardome"









Maxim 08.15 et son affût traîneau
en position sur l'affût Chardome



Les bunkers de la ligne KW situés entre Louvain et Rixensart sont tous constitués de deux salles de combat comportant chacune une bouche de tir. Au dessus des bouches de tir, on peut encore remarquer le chiffre « 1 » ou « 2 » peints en blanc.Chaque local de combat était doté d’un affut métallique « Chardome » pour mitrailleuse lourde du type « Maxim ». Ce système permettait de maintenir la mitrailleuse en lui assurant stabilité et précision pour le tir. L’affût Chardome, tel que prévu à l’origine, ne permet le placement que de la seule mitrailleuse lourde Maxim avec son affût traineau (fournie par l'Allemagne après la première guerre mondiale à titre de réparation et adaptée au calibre réglementaire (dans l'Armée belge) de 7.65 mm !). Un système métallique de support en demi lune devait permettre le réglage en balayage de la zone à défendre par la mitrailleuse.

Sb2 : salle 1,
Circulaire d'appui fixée par 2 appuis dans le radier

Sb2 : salle 2

LW16 : Dans l’embrasure de tir on peut visualiser une tige filetée
verticale dans le béton qui servait de fixation et de réglage pour l’affût.

BL2 : salle 2




Mitrailleuse lourde Maxim "MG 08"sur affût traineau,1917
mod. 1908 cal 7.92 mm (Musée Royal de l'Armée et d'Histoire Militaire)

Mitrailleuse lourde Maxim "MG 08"sur affût traineau,1917
mod. 1908 cal 7.92 mm (Musée Royal de l'Armée et d'Histoire Militaire)




BB1bouches de tir équipées de réductions d’ouverture
 en bois, pour éviter les ricochets vers l'intérieur.

BB1 : Bouche de tir vue de l'extérieur

BL2 : Bouche de tir vue de l'intérieur


Chargeuse pour bandes de mitrailleuse Maxim
(Bruxelles, Musée Royal de l'Armée et d'Histoire Militaire)

Chargeuse (incomplete) pour bandes de
 mitrailleuse Maxim fixée à une table.

T-tablette ( LW16) : servait à fixer chargeuse
pour bandes de  mitrailleuse Maxim


Mitrailleuse Maxim 1908 sur affût,
Paris, Musée de l'armée

Mitrailleuse Maxim 1908 sur affût,
Paris, Musée de l'armée








Sources:

  1. Robert Pied : «Wavre, centre antichar et les défenses environnantes sur la ligne KW 1939-1940».Tome I Publication du Syndicat d'initiative de Wavre.
  2. Robert Pied : «L'Enfer de la Dyle». Mai 40. Tome II .Publication du Syndicat d'initiative de Wavre.
  3. Denkschrift über die Belgische Landesbefestigung - Hrsg. Oberkommando des Heeres, Berlin 1941.

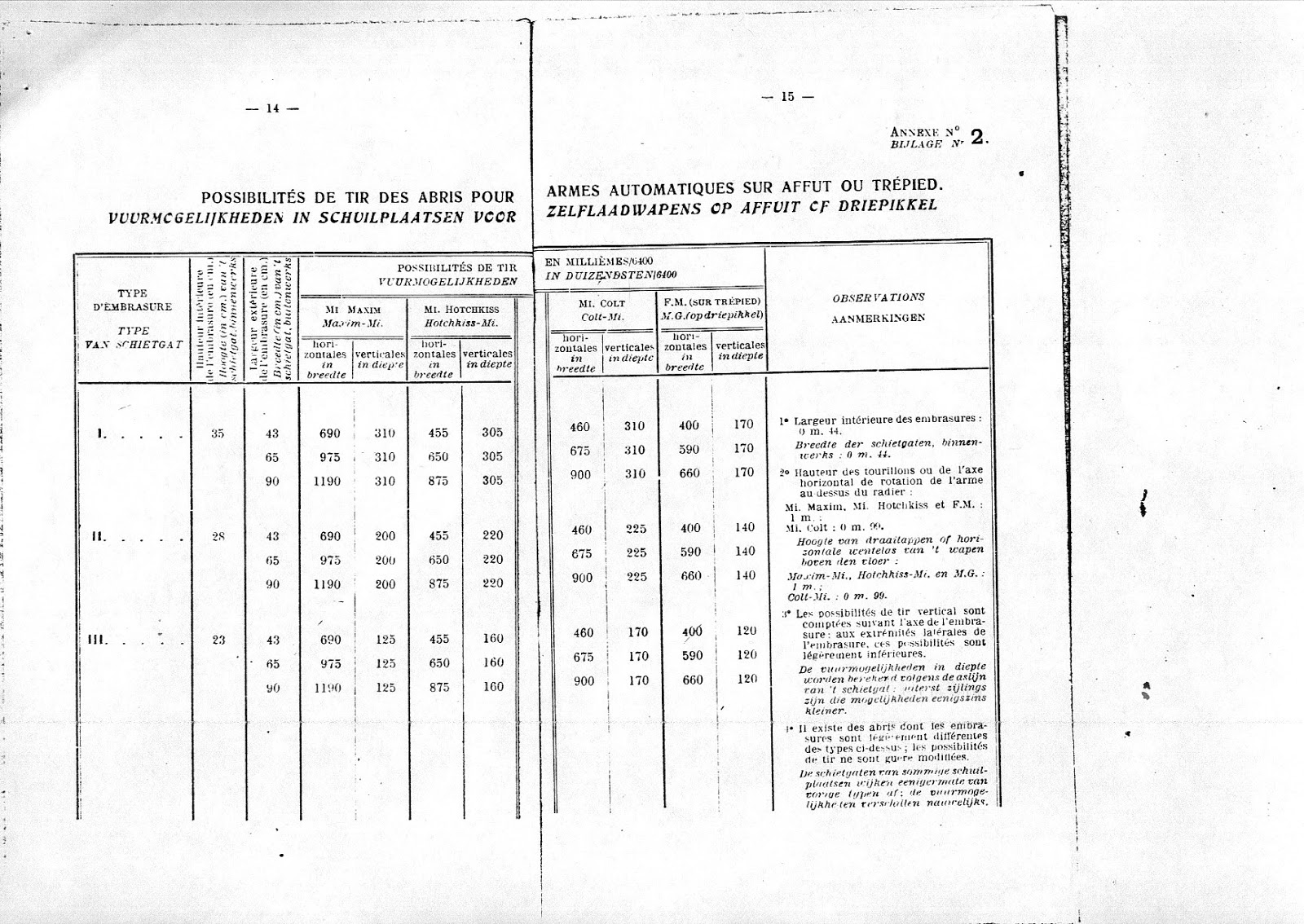

  4. Notice relative a l'utilisation des armes automatiques dans les abris munis du dispositif "Chardome" pour Mi.- Maxim sur affût-traineau Ministère de la défense nationale, 1936.
